PSE模块 IEEE802.3at协议 30瓦 千兆 插针模组 PSE模组 SDAPO达普

分享到：
IEEE802.3af/at 标准
POE输出：1236供电（可调4578供电）
功率：30瓦单口
支持1G/2.5G网络

  • PSE模块单端口30W（PSE802G板）

  • SDaPo

状态：
数量：
询价 加入询价篮

产品描述

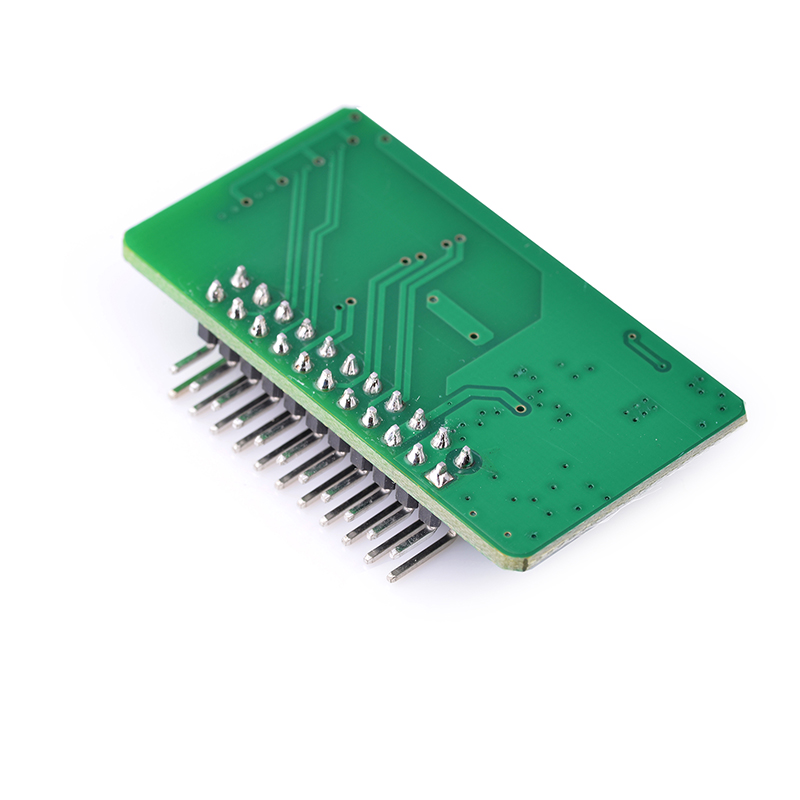

产品名称：千兆大功率PSE模组

产品型号：PSE802G插件板

生产公司：深圳市达普通讯有限公司

POE协议：IEEE802.3at标准，兼容af标准

端口速率：10/100/1000Mbps，2.5G

POE功率：30W

POE脚位：1,2+/3,6-

芯片方案：大华（标准POE芯片，不用单片机）

可以加防雷4KV共模+差模

针脚定义

脚位

1

3

5

7

9

11

13

15

17

19

21

定义

PGND

GND

52V

POE1

POE3

POE5

POE7

RJ1

RJ3

RJ5

RJ7

脚位

2

4

6

8

10

12

14

16

18

20

22

定义

LED

GND

52V

POE2

POE4

POE6

POE8

RJ2

RJ4

RJ6

RJ8

注意事项

PGND

保护地，接AC电源的地线或者外壳地

LED

POE输出指示灯；52V电源串10-15k电阻，串LED灯到此引脚

GND,52V

主电源输入（尽量走粗线）

POE1-8

接到POE口RJ45（注意差分走线，尽量走线粗些）

RJ1-8

接到LAN口RJ45（注意差分走线）
