产品描述
1. 电性能指标:
| 1.1.5 | 大输入电流 | ≤0.4 | A | Vin=115/230Vac | |||
| 1.1.6 | 效率(典型值) | 90% | Vin=230vac，满载 | ||||
| 1.1.7 | 待机功耗 | ≤0.5 | W | 空载功耗 | |||
| 1.2 | 输出特性 | ||||||
| 序 号 | 项 目 | 技术要求 | 单 位 | 备 注 | |||
| 1.2.1 | 输出额定电压 | 48 | Vdc | ||||||
| 1.2.2 | 输出电压范围 | 48.5-49.6 | Vdc | ||||||
| 1.2.3 | 输出额定电流 | 0.5 | A | ||||||
| 1.2.4 | 输出小电流 | 0 | A | ||||||
| 1.2.5 | 输出峰值电流 | 0.65 | A | ||||||
| 1.2.6 | 负载调整率 | &;3% | |||||||
| 1.2.7 | 线性调整率 | &;1% | |||||||
| 1.2.8 | 输出起机/上升时间 | 起机时间≤3s，上升时间50ms | |||||||
| 1.2.9 | 保持时间 | 16ms(230Vac)/16ms(115Vac) | 满载 | ||||||
| 1.2.10 | 输出纹波及噪声 | ≤150 | mVp-p | 限制带宽20MHz,负载端并104+47μF电容 | |||||
| 1.2.11 | 开、关机过冲幅度 | &;10% | |||||||
| 1.2.12 | 动态 响应 | 过冲幅度 | &;5% | 25%—50%—25%或50%—75%—50%负载变化 | |||||
| 恢复时间 | △t≤200 | µS | |||||||
| 1.3 | 保护特性 | ||||||||
| 序 号 | 项 目 | 技术要求 | 单 位 | 备 注 | |||||
| 1.3.1 | 输入欠压保护 | 保护点 | / | Vac | |||||
| 1.3.2 | 输出限流/功率保护 | 保护点 | 额定输出的1.1-2倍 | A/W | 打嗝式保护，负载正常后可自动恢复 | ||||
| 1.3.3 | 输出短路保护 | 短路保护方式为打嗝重启方式，短路故障排除后电源自动恢复正常工作 | |||||||
| 1.3.4 | 过温保护 | ||||||||
2. 绝缘与安全规格
| 序号 | 项 目 | 标 准（或测试条件） | 备 注 | |
| 2.1 | 抗电强 度 | 输入与输出 | 3KVac/5mA/1min | 无飞弧、无击穿 |
| 输入与大地 | / | |||
| 输出与大地 | / | |||
| 2.2 | 绝缘电 阻 | 输入与输出 | ≥10MΩ@500Vdc | 在环境温度为15—40℃，相对湿度为≤90% |
| 2.3 | 参考安全标 准 | ，等安规标准要求 |
3. 电磁兼容性
| 序号 | 项 目 | 标 准（或测试条件） | 备 注 | |
| 3.1 | EMI | 辐射骚扰发射 | CLASS B | EN55022 |
| 传导骚扰发射 | CLASS B | EN55022 | ||
| 3.2 | EMS | 静电放电抗扰性 | 空气放电8KV,接触放电6KV,判据A（系统） | |
| 电快速脉冲群抗扰性 | LEVEL 4 判据：A（系统） | |||
| 浪涌抗扰性 | LEVEL 4 判据：A（系统） | |||
| 电压暂降、短时中断及缓变抗扰性 | 按标准选取 | 9 | ||
4. 使用环境
| 序 号 | 项 目 | 技术指标 | 单 位 | 备 注 |
| 4.1 | 工作温度 | -15～+55 | ℃ | 典型值25℃ |
| 4.2 | 储存温度 | -40～+85 | ℃ | 典型值25℃ |
| 4.3 | 工作湿度 | 20～90% (无霜) | ||
| 4.4 | 存储湿度 | 10～90% (无霜) | ||
| 4.5 | 海拔高度 | ≤2000 | m | 正常工作 |
| 4.6 | 散热方式 | 自然冷却 |
5. 环境实验与可靠性要求
| 序号 | 项 目 | 技术指标 | 备 注 |
| 5.1 | 高温工作 | +55℃ 8hrs | |
| 5.2 | 低温工作 | -15℃ 8hrs | |
| 5.3 | 高温存储 | +70℃ 24hrs | |
| 5.4 | 低温存储 | -25℃ 24hrs | |
| 5.5 | 恒定湿热试验 | / |
| 5.6 | 高低温循环试验 | / | |
| 5.7 | 设计MTBF | ≥30000Hrs (25 ) | 环境温度25℃及额定输入与满载条件下的平均无故障工作时间 |
6. 机械结构
| 序 号 | 项 目 | 技术要求 | 单 位 | 备 注 |
| 6.1 | 外形尺寸 | 83*47*53.5 &;1 (长L *宽W * 高H) | mm | (长L *宽W * 高H) |
| 6.2 | 结构尺寸图 | 见附图1 | ||
| 6.3 | 接线端子定义 | 见附表1 | ||
| 6.4 | 工艺特殊处理 | / | ||
| 6.5 | 产品附件 | / | ||
| 6.6 | 包装 | 用气泡袋 | 带刀卡加厚加硬纸箱 |
7.附图附表
附表1接线端子定义
附1-1 交流输入端子功能定义：
| 端子名称 | 功能定义 | 备 注 |
| 欧规 | AC输入 |
附表1-2 直流输出端子功能定义：
| 端子名称 | 功能定义 | 备 注 |
| 8Pin网口*2 | P+D/OUT：4,5/48V；7,8/GND； | 黄色网口 |

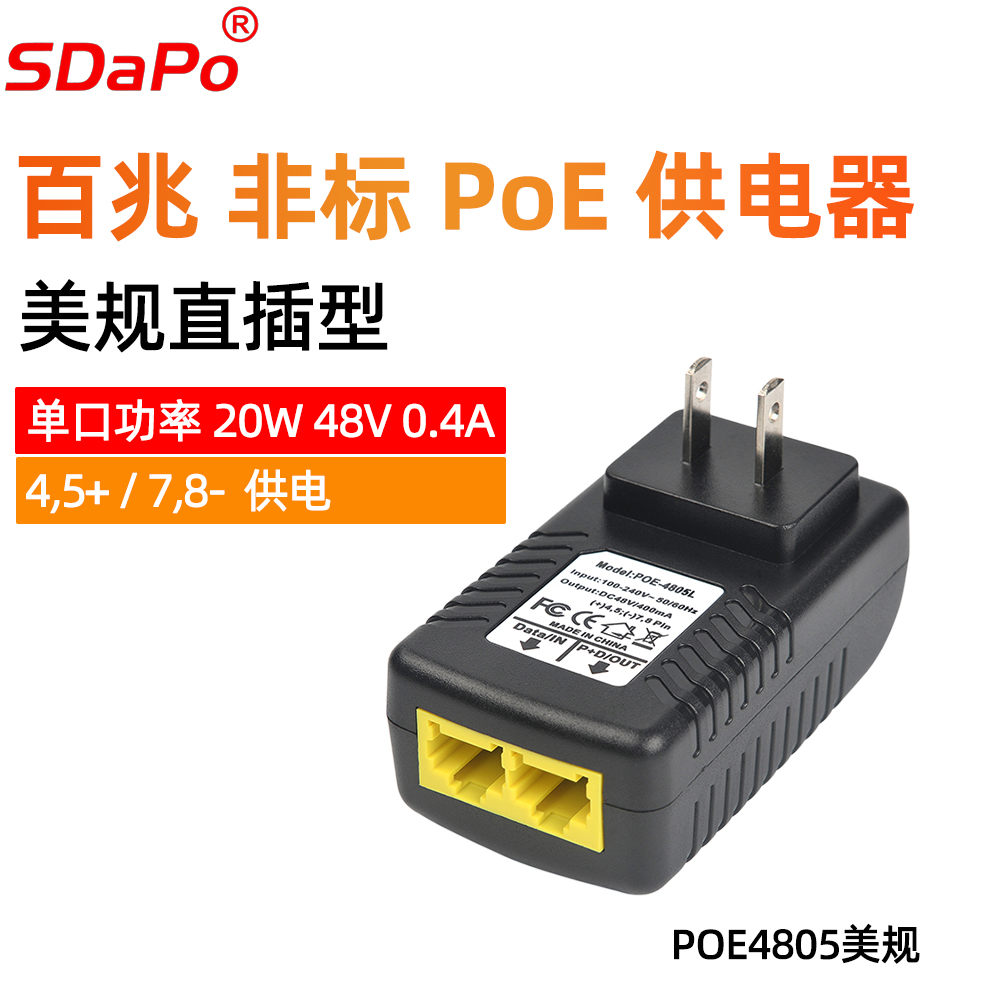

8.产品特点与图片
产品特点：
本产品是为网络通讯设备设计的专用电源；输出纹波小， 90—264VAC宽电压输入工作效率高；具有体积小、工作稳定、可靠性高等特点；具有输出过流、过功率、短路保护等功能。
