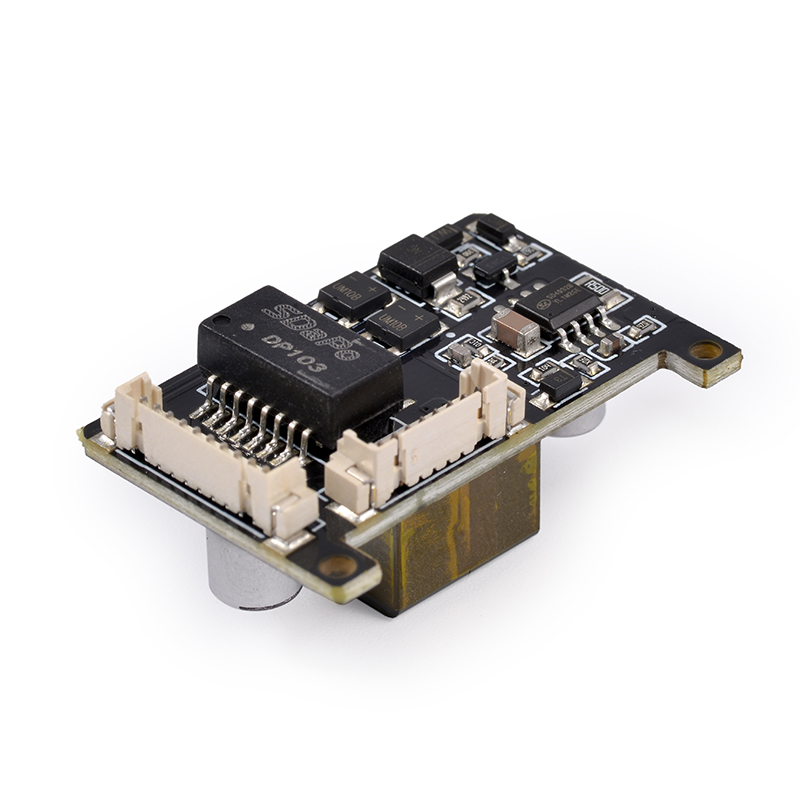

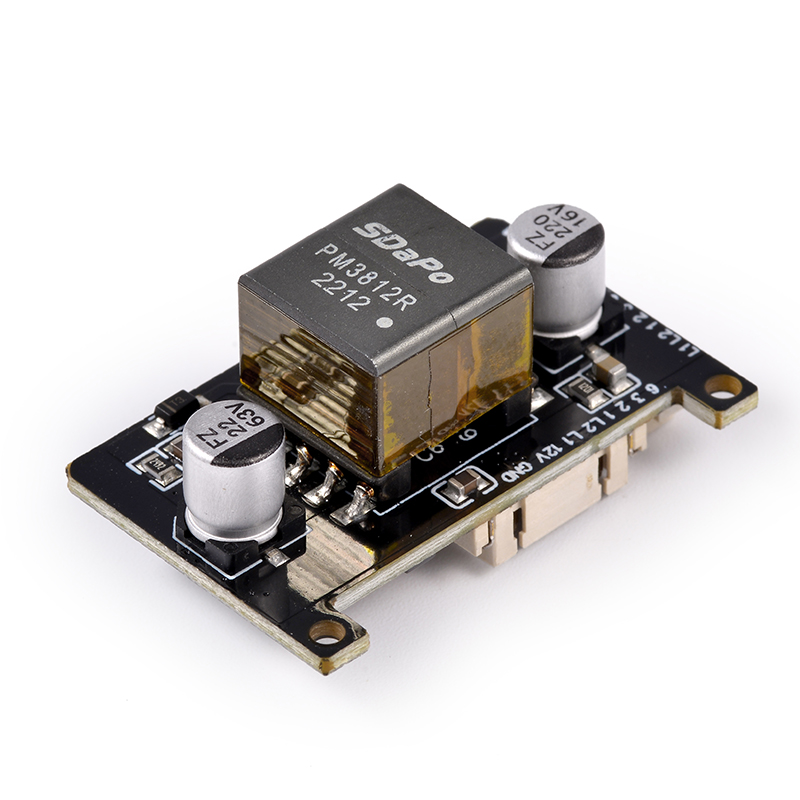

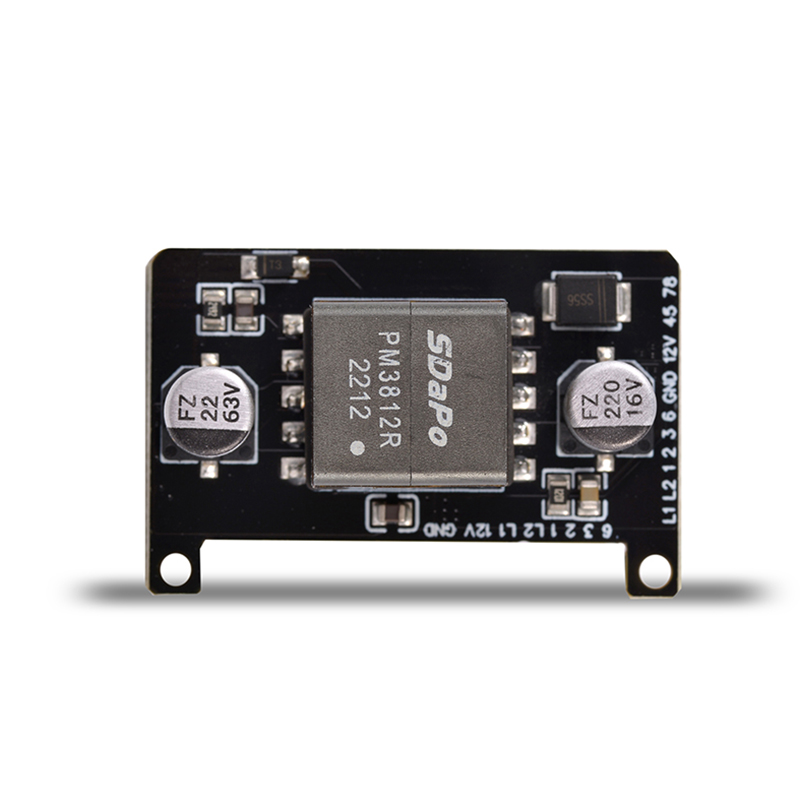

产品描述
一、产品特性：
1、规范：完全符合IEEE802.3af标准，class 0分级
2、安全：具有输入过压/欠压、输出短路、过流、芯片过温保护功能
3、尺寸：38*25mm，专为网络摄像机内嵌结构设计
4、兼容性：集成网络滤波器，同时支持中间跨接法和末端跨接法
5、1500V高压隔离（输入对输出）；
6、宽温工作：-20°到70°稳定工作
二、应用领域：
适用于雄迈，天视通，中维/尚维，九安，巨龙，捷高，艾普视达等所有IPC方案。

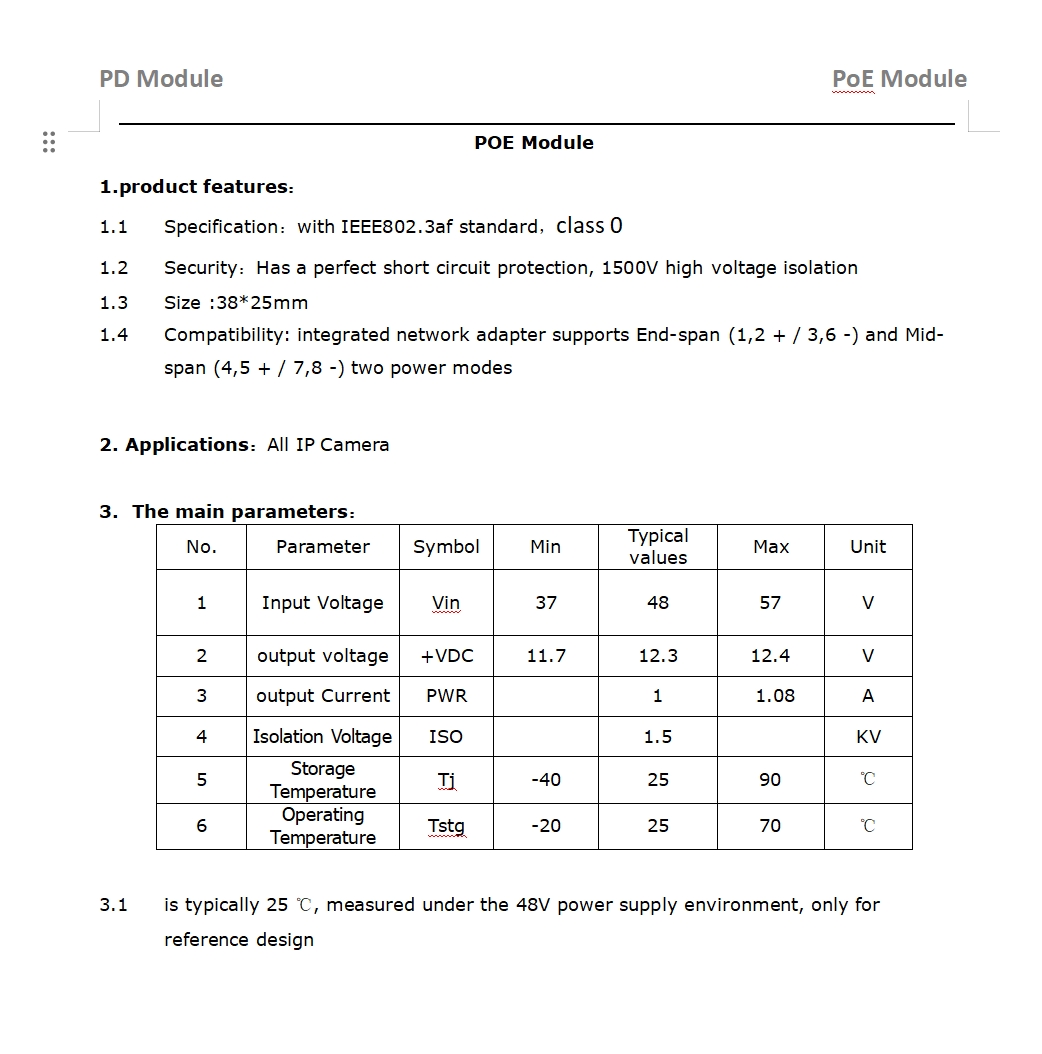

三、主要参数：
序号 | 参数 | 符号 | 小值 | 典型值 | 大值 | 单位 |
1 | 输入电压 | Vin | 37 | 48 | 57 | V |
2 | 输出电压 | +VDC | 11.7 | 12 | 12.3 | V |
3 | 输出电流 | PWR | 1 | 1.08 | A | |
4 | 隔离电压 | ISO | 1.5 | KV | ||
5 | 存储温度 | Tj | -40 | 25 | 90 | ℃ |
6 | 工作温度 | Tstg | -20 | 25 | 65 | ℃ |
7 | 短路保护 | Hiccup（打嗝） |
（1）典型值为25℃，48V供电环境下测量值，仅用于参考设计。另1A和2A均有设计工业级POE模组，工作温度可达-40℃到85℃。
（2）Af模式下建议负载值不要超过800mA(包含IR-cut切换)，以适应不同环境

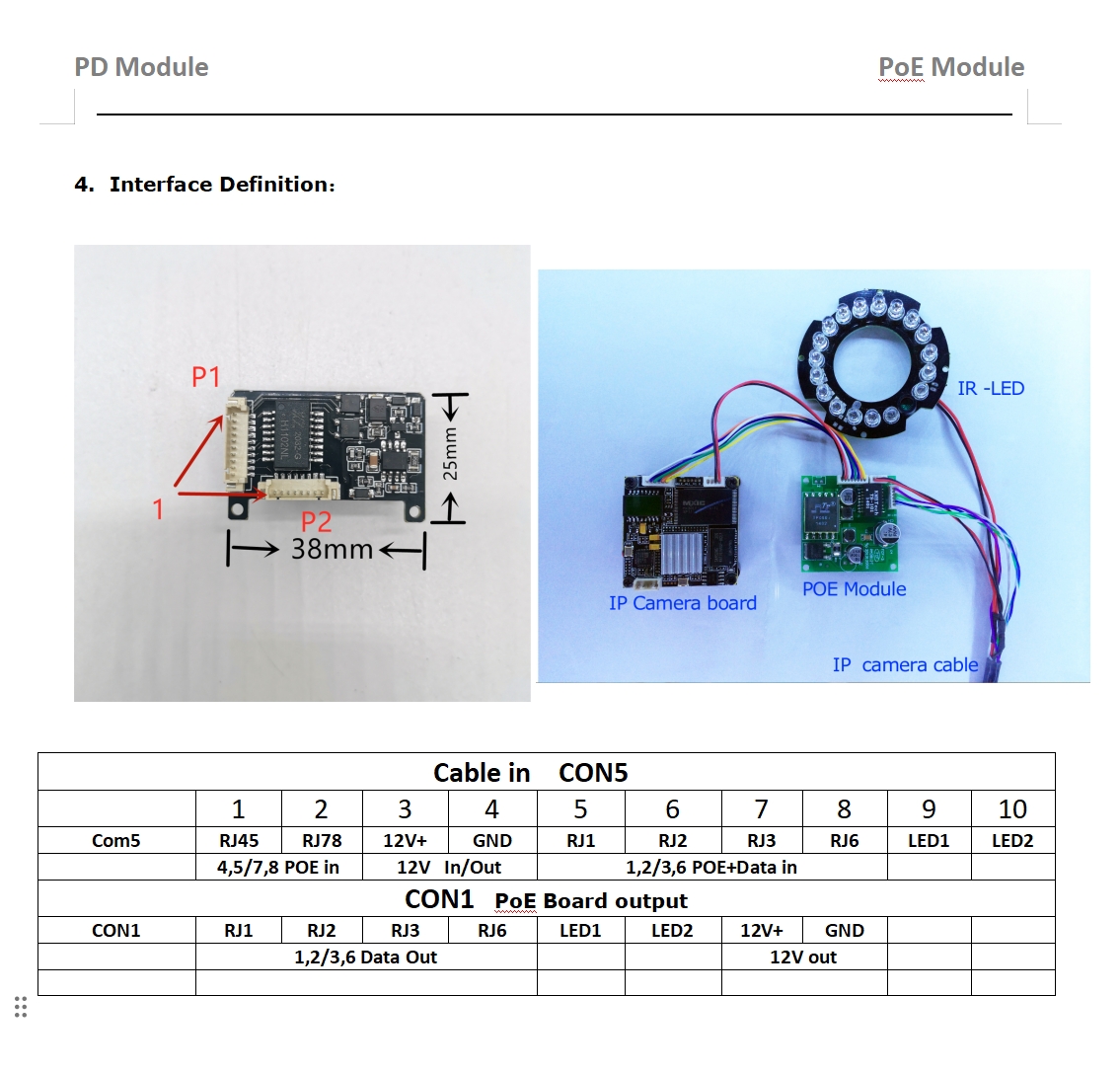

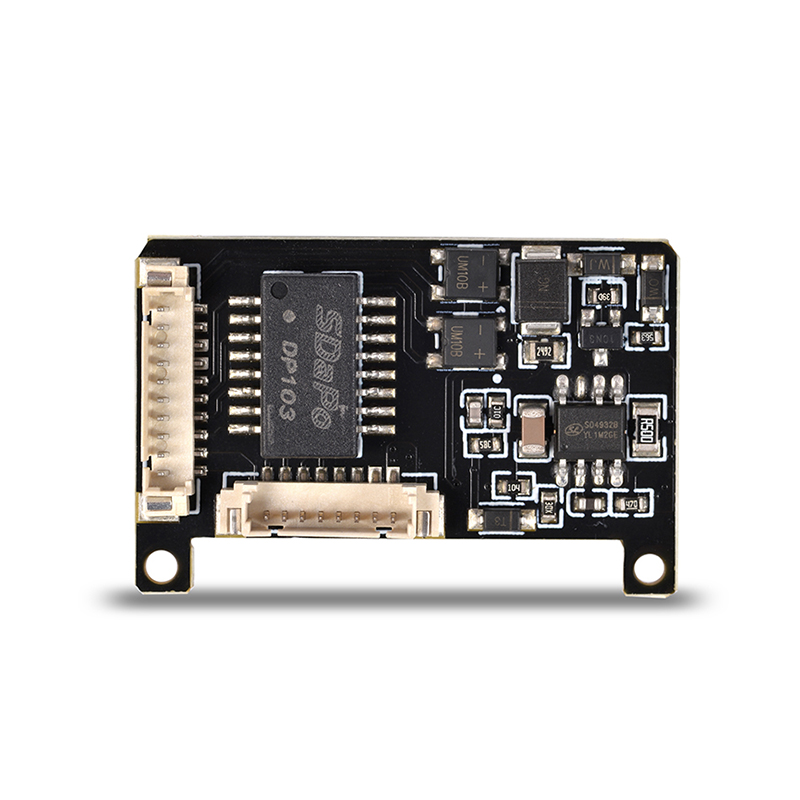

四、接口定义：
摄像机尾线接入P1 | ||||||||||
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | |
P1 | RJ78 | RJ45 | 12V+ | GND | RJ6 | RJ3 | RJ2 | RJ1 | LED2 | LED1 |
尾线颜色 | 黄 | 灰 | 红 | 黑 | 白绿 | 绿 | 白蓝 | 蓝 | 白 | 紫 |
P2接跳线到网络模组 | ||||||||||
P2 | RJ6 | RJ3 | RJ2 | RJ1 | LED2 | LED1 | 12V+ | GND | ||
接跳线 | 黄 | 橙 | 蓝 | 绿 | 白 | 棕 | 红 | 黑 | ||
跳线有雄迈，天视通，中维/尚维，九安，巨龙，智源捷高，东舜时代，国科，安妮，智诺，瀚晖，华创，海芯等可选择 | ||||||||||
